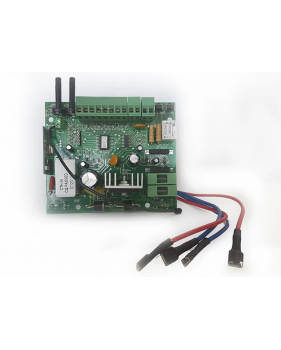

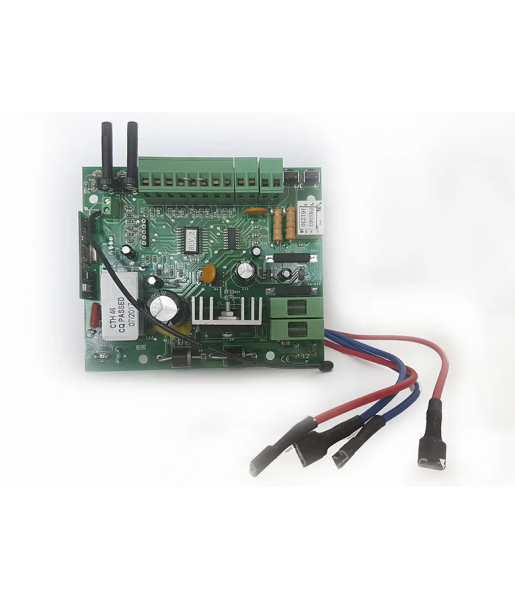

Carte Électronique CTH46 – Ducati Home pour portails coulissants 12V, SLIDE446 et SLIDE 446 SOLAR

La carte électronique CTH46 est un composant essentiel pour les systèmes de chauffage, offrant une performance optimale et une gestion efficace de votre installation. Conçue pour garantir un contrôle précis et fiable de vos équipements de chauffage, cette carte électronique est adaptée à une large gamme de produits Ducati Home. Grâce à sa technologie avancée et sa compatibilité avec différents systèmes, la carte CTH46 assure une gestion fluide des cycles de chauffage, une régulation précise de la température, et une longue durée de vie.

Elle fonctionne selon trois modes d’alimentation différents :

C.A. 110/230V 60/50Hz

Batterie de secours : pour garantir un fonctionnement en cas de panne de courant.

Panneau solaire : pour une utilisation totalement autonome, sans besoin de source d’alimentation externe. Système de sécurité DUCO SAFE Le système DUCO SAFE assure une sécurité maximale en cas de collision avec un obstacle, en garantissant un arrêt rapide du portail et en minimisant les risques de dommage.

Caractéristiques techniques :

Modèle : CTH46

Type de composant : Carte électronique

Fonction : Régulation de chauffage

Compatibilité : Compatible avec les systèmes de chauffage Ducati Home

Entrée : (préciser tension, courant ou autres spécifications d’entrée)

Sortie : (préciser si applicable, comme la régulation de température ou d'autres paramètres)

Température de fonctionnement : -20°C à 60°C

Connectivité : (exemples : connecteurs, interfaces de communication, etc.)

Protection : Système de protection contre les courts-circuits, surcharge et surchauffe

Compatibilité moteurs :

Compatible avec tous les vérins 12V DUCATI SLIDE446.

Compatibilité  accessoires :

Radiocommandes DUCATI Rolling Code. Sélecteur à clé avec contact NO (normalement ouvert). Photocellules basse consommation 12V Feu clignotant 12V. Antenne externe. 12V batterie. Panneau solaire photovoltaïque 12V min. 10W. Module GSM 996 pour faire fonctionner votre portail par téléphone portable. GSM INTERCOM 1096 pour la communication intercom directement sur votre téléphone mobile et pour faire fonctionner votre portail par téléphone mobile.

Avantages :

Contrôle précis et fiable : La carte CTH46 permet une gestion optimisée des températures pour garantir un confort constant.

Installation facile : Conçue pour une intégration rapide et sans complexité dans les systèmes Ducati Home.

Haute durabilité : Composants de qualité pour une longue durée de vie.

Compatibilité étendue : Fonctionne parfaitement avec de nombreux produits Ducati Home.

Économie d’énergie : Optimisation des cycles de chauffage pour une meilleure efficacité énergétique.

Carte Électronique CTH46 – Ducati Home pour portails coulissants 12V, SLIDE446 et SLIDE 446 SOLAR

- Alimentation du moteur :  230V

- Tension nominale : 12V

- Gestion de l’alimentation par batterie intégrée à bord de la carte : √

- Gestion de l’alimentation par panneau solaire intégré à bord de la carte : √

- Consommation électrique en stand-by : 0.007A

- Fusible de protection √ -Fusible de protection du transformateur : 0.8A T(1.2A T)

- Watts du transformateur toroïdal : 105W

- Services de sortie : 12V

- Récepteur radio  : 2 canaux

- Capacité de stockage des canaux de télécommandes :  20 codes

- Protocole de transmission radio : DUCATI rolling code 433MHz

- Apprentissage automatique par télécommande : √

- Antenne de bord : √

- Entrée de l’antenne externe :  √

- Mode de fermeture automatique : √ Avec temps de pause réglable jusqu’à 100 sec.

- Système de détection d’obstacles (DUCO SAFE) : √

- Réglage du décalage horaire du vantaux √ ARS : √

- SOFT STOP :  -

- Rapide/Haute vitesse -

- Fin de course magnétique :  √

- Entrée faisceau de sécurité-photocellules (NC contact) : √

- Une entrée START de cycle complet (NO contact) : NO contact

- Entrée START pour le cycle piétonnaire (NO contact) :  NO contact

- Sortie pour bouton stop d’urgence : √ NC contact

- Sortie pour feu clignotant : 12V 10W

- Chargeur de batterie :  √ à bord

- Entrée batterie : √ Câblage direct

- Indication de batterie faible par clignotant : √

- Entrée panneau solaire (gestion panneau solaire à bord) : √

- LED pour indiquer la mise sous tension :  √
